ビームプロファイラー用4倍ビームエキスパンダー
ビームプロファイラー用4倍ビームエキスパンダー
ビームエキスパンダーは、4.5mmイメージ後焦点スペーシングまたはCS (12.5mm) 後焦点スペーシングのCマウントネジ付きカメラに対応するよう設計されています。4倍ビームエキスパンダーは、拡大望遠鏡でCCDに装着されたエキスパンダー端から8mmの位置にあるビームをCCDに投影し、イメージを4倍に拡大する拡大望遠鏡です。
- Cマウント
- 4倍ビーム拡大望遠鏡
- 波長範囲400-1800nm
- ネジ付フィルターとビームスプリッターに対応
- 波長範囲193-360nmを可視光に変換 すべての機能を見る
仕様
- インターフェースC-mount
- 波長範囲340-1800 nm
- 膨張率4X
- アセンブリーの長さ50 mm
アクセサリー
| 比較 | モデル | 図面、CAD、仕様 | 在庫状況 | 価格 | ||
|---|---|---|---|---|---|---|

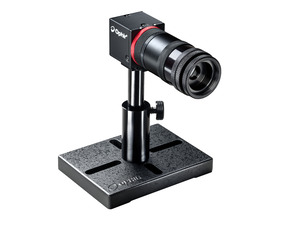

 | SPZ170194Xビームエキスパンダー用UVコンバーターアセンブリーUVコンバーター 193-360nmから可視光 4xビームエキスパンダー | 在庫あり | ||||
 | SPZ08261対物レンズ用スペーサーアセンブリースペーサーアセンブリー 6X/12X/22X対物レンズからCSマウントカメラ | 在庫あり | ||||

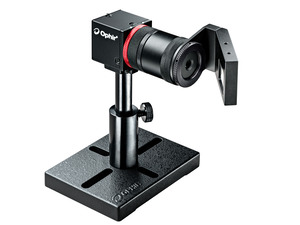

 | SPZ17027Beam Splitter for 4X Expanderビームスプリッター、190-2500 nm、4X ビームエキスパンダー | 在庫あり | ||||
 | SPZ17026第2ウェッジビームスプリッター第2ウェッジビームスプリッター Ø15mm 波長範囲193-2500nm | |||||
 | LBS-300s NDフィルターとデュアルビームサンプリング光学システム |
リソース
データシート
ビームエキスパンダーデータシート(364 kB, PDF)
図面＆CAD
4倍ビームエキスパンダー図面(105.9 kB, PDF)
テクニカルノート
4倍ビームエキスパンダーとオプションのビームスプリッター(400.8 kB, PDF) 4倍ビームエキスパンダーに取り付けるUVコンバーター(83.4 kB, PDF) ソリューション
