新しい SupIR 33.5 mm f/1.3 LWIR Germanium-Free Fixed Focus VGA Imaging Lenses
新しい SupIR 33.5 mm f/1.3 LWIR Germanium-Free Fixed Focus VGA Imaging Lenses
SupIR 2.4mm f/1.0 固定焦点 LWIR イメージング レンズは、焦点距離 2.4 mm、f 値1.0 です。 この単焦点レンズ (1-FOV) は、標準解像度フォーマットの非冷却 LWIR カメラ用に設計されています。
- Germanium free design
- Advanced technologies for the highest performance long wave focal planes
- LWIR High-durability and hard-carbon AR coatings for 8-12 µm
- Passive athermalization with the highest imaging performance from -32° to +71°C
- Compatible with 12 μm pixel pitch, 640x480 VGA format LWIR cameras
- Providing superior performance from 15 m out to infinity
- Cost-effective solution for high-resolution thermal imaging and sensing
- Requires export license すべての機能を見る
HFOV [deg]
| Format | ||
|---|---|---|
| Pitch | 640x480 | |
| 12 µm | 13.1° | |
仕様
- 焦点距離33.5mm
- F/#1.0
- 平均透過率 (8-12μm)≤89% (HC)
- フォーカスメカニズムFixed
- フォーカス範囲3m to infinity
- 被写界深度15m to infinity
- 重量≤30gr
- 寸法Ø31mm x 32mm
- BWD5.75mm in air
- 動作温度範囲-32°C to +71°C
- 保管温度範囲-40°C to +80°C
- シーリングIP 68 front element only
機能

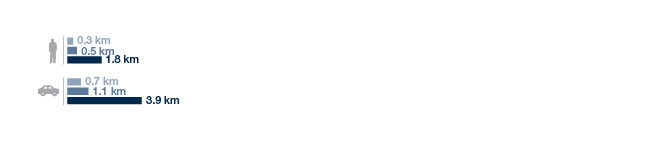

SupIR 33.5 mm f/1.3 Detection, Recognition & Identification (DRI) Range
Assumptions: 50mK NETD for LWIR uncooled detectors 12µm pitch | 30Hz frame rate | 50% detection probability | 0.2km-1 atmospheric attenuation coefficient | human ΔT = 1.74x0.46m, 5°C | vehicle ΔT = 2.3x2.3m, 2°C | Fill factor – 80% | Center Wavelength – 10µm | Q factor – 1.121
DRI ranges enable one to easily estimate the maximum range that an object can be either detected, recognized or identified. Note: these estimates are based on the specified system, target, and environmental assumptions listed above. Actual performance may vary depending on operating conditions.
The calculations used here are based on the “Johnson Criteria”. According to the Johnson Criteria, the minimum resolution, pixels on target, required to achieve a 50% probability for an observer to discriminate an object are:
- Detection: 2 pixels on target (Lower Bar) | 1.0 spatial cycle on target
- Recognition: 8 pixels on target (Middle Bar)| 4.0 spatial cycles on target
- Identification: 12.8 pixels on target (Upper Bar) | 6.4 spatial cycles on target
高性能長波長焦点面
先進的な技術、最高品質の材料、独自のコーティング技術、革新的なエンジニアリングと光学機械設計を駆使して作られたOphirの製品は、優れた性能、耐久性、品質で高い評価を得ています。
Hard-carbon AR Coating
Our highly abrasion-resistant, anti-reflective advanced optical coatings include several types of Hard Carbon coatings which provide maximum durability, energy transmission & minimal reflection. Our innovative coating technologies include:
- Physical Vapor Deposition (PVD) – Thermal heating and electron gun
- Ion Assisted Deposition (IAD) – Ion gun
- Plasma Enhanced Chemical Vapor Deposition (PECVD) for DLC coatings
パッシブ アサーマル レンズ アセンブリー
当社の IR イメージングレンズ アセンブリーは、レンズとオプトメカニカルシステムのパッシブアサーマル化を組み込み、動作温度範囲全体で最高のイメージング性能を維持します。 独自の断熱特性を可能にする高度な素材と、幅広い温度範囲で光学的変動を効果的に補正するオプトメカニカル設計を使用しています。
Designed for 640x480 Format LWIR Cameras
The SupIR 33.5mm f/1.3 lens is designed for use with 640x480 pixel array uncooled LWIR cameras with a 12 μm pixel pitch. It provides a 13.1° horizontal field of view.
IRオプティクス製造現場のバーチャル ツアー
リソース
データシート
SupIR 33.5 mm f/1.3 Data Sheet(141.9 kB, PDF)
図面＆CAD
680577 Interface Control Document(82.8 kB, PDF)
