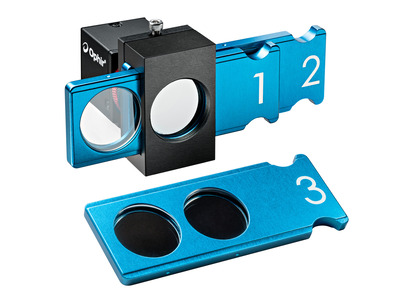

Универсальный блок с резьбовым креплением типа С-mount для наших камер ПЗС и пироэлектрических камер с ослаблением в диапазоне 190—380 нм, который охватывает длины волн ультрафиолетовых гармоник эксимерных, гелиево-кадмиевых лазеров и лазеров на кристалле алюмоиттриевого граната с примесью неодима (Nd:YAG). Ослабление этими нейтральными фильтрами позволяет наилучшим образом использовать динамический диапазон камеры профилометра. Диапазон ослабления: от 0,3 до 6,0 единиц оптической плотности (е. о. п.). Комплект состоит из трех сменных рамок с двумя фильтрами в каждой. Шесть фильтров имеют оптическую плотность соответственно 0,3; 0,7; 1,0; 2,0; 3,0 и 4,0. Можно использовать одновременно два фильтра, обеспечивающих ослабление в интервале 0,3—6,0 с шагом 0,3 или 0,4 е. о. п. Световой диаметр 20 мм не виньетирует датчики, применяемые в наших камерах. Порог лучевой стойкости: 100 Вт/см2 для лазеров непрерывного излучения и 20 мДж/см2 для лазеров, генерирующих импульсы наносекундной длительности. Для ослабления излучения ультрафиолетовых лазеров большой мощности можно дополнительно использовать оптические делители. В ультрафиолетовых системах ослабления использована высококачественная оптика ведущего производителя оборудования для лазерной диагностики.
- Attenuation range of 0.3 to 6.0 optical densities
- Includes three slides with two filters in each slide
- Two filters can be employed at one time Показать все функции
Характеристики
- Spectral Range190-380 nm
- Damage Threshold100 W/cm² CW, 20 mJ/cm² for 10ns pulses, no distortion
- Clear ApertureØ20 mm
- MaterialInconel
- InterfaceC-mount
Ресурсы
Drawings & CAD
UV ND Filter Drawing(240.9 kB, PDF)
Catalogs
Laser Beam Profilers Catalog (7.6 MB, PDF)
Technical Articles
Technical Notes
UV ND Filter Array for C-mount Cameras(255.3 kB, PDF)
Data Sheets
UV ND Filters Datasheet(92.5 kB, PDF)
