パワーおよびエネルギーメーターは、サンプリングレート内でのパルスを取得してから、同じサンプリングレートで次のパルスを取得します。例えば、センサーの最大サンプリングレートが400Hzの場合、1/400秒毎に前のパルスを取得してから次のパルスを取得します。

すべてのOphirパイロエレクトリックセンサーは、Ophirディスプレイとの組み合わせで、平均パワー測定が可能です。パイロエレクトリックセンサーは、1秒毎でのパルス数を測定するので、エネルギー読み値にパルスレートを掛けます。パルスレートが一定で安定している場合、パルスレート測定は非常に高精度であるため、パワー測定精度はエネルギー測定精度と同様になります。

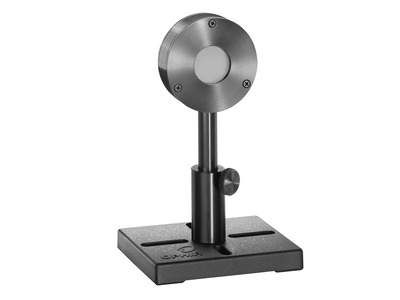

Pyro-Cセンサーには、「ユーザースレッショルド設定」という優れた機能を搭載しており、ノイズの多い環境下でレーザパワー測定を行う場合に、ユーザー任意でのスレショルド設定を行うことが可能です。レーザーパルスがノイズよりも大きい限り、スレッショルドを上げると、ノイズ信号に対するトリガーを防ぎ、エネルギーや繰返し周波数の測定を正確に行えます。

トリガーレベルはフルスケールの25%まで調整できますが、動作はパルス幅の設定に依存します。~0.25ms未満のパルス幅設定の場合、正確に測定できる最小エネルギーは、ユーザーのスレッショルド設定よりも約40%高くなります。このエネルギーレベルを下回るパルスの場合は、センサーはをユーザーの設定したスレッショルドレベルまでトリガーしますが、精度は低下します。

~0.25msを超えるパルス幅設定では、精度はスレッショルド値まで良好です。レーザーパルス幅が設定の1/2未満の場合、最小エネルギーは設定に対応します。ただし、レーザーパルス幅が長くなると、測定可能な最小エネルギーが高くなり、レーザーパルス幅がセンサーパルス幅設定と等しい場合、ユーザースレッショルド値レベルの約2倍に上昇します。

任意の状況でエネルギー測定精度を維持するために、常にユーザースレッショルド値を可能な限り最小に設定することをお勧めします。ユーザースレッショルド値の使用方法の詳細については、ユーザー マニュアルをご参照ください。

まず、Umicore＃2 Substrate Cleaner、アセトン、またはメタノールを使用して、ティッシュで吸収体の表面を洗浄します。次に、別のティッシュで表面を乾かします。一部の吸収体 (Pyro-BB、10K-W、15K-W、16K-W、30K-W) は、この方法ではクリーニングできませんのでご注意ください。代わりに、クリンエアまたは窒素で埃を吹き飛ばしてください。その際、吸収体には触れないでください。また、HEセンサー (30(150)A-HE-17など) はアセトンで洗浄しないでください。

注: これらの作業に対する保証はしておりません。洗浄プロセスにより、表面に引っかき傷や汚れが生じたり、受光部表面の吸収率が変化してしまうことがあります。

カタログ仕様には、ヒートシンクの有無に関わらずセンサーを使用できる最大パワーが記載されています。ヒートシンクは、より高い平均パワー入射時に、センサー温度を許容範囲に保つために使用します。センサーを一度に1～2分程度の短時間で使用する場合は、ヒートシンクを装着しなくても、規定値より高いパワーを測定することは理論上可能です。

はい。Pyro-CエネルギーセンサーはOphir全てのディスプレイやインターフェースと互換性がありますが、機種によっては機能制限があります。
Vega、Nova II、StarLite、StarBrightディスプレイおよびJuno PCインターフェース: フルサポートしています。
その他のモデル (Nova/Orion、LaserStarディスプレイ、USBI、PulsarおよびQuasar PCインターフェース): 一部機能制限があり、5つのパルス幅設定のうち2つの設定のみ使用でき、スレッショルドはユーザー側では選択不可となっています。
また、Nova (またはOrion) ディスプレイとPyro-Cセンサーを接続するには、オプションのNova用PE-Cアダプター (7Z08272) が別途必要となります。

特に指示がない限り、Ophirのセンサーおよびディスプレイは、ご購入日から18か月以内に再校正し、その後は年に一度再校正する必要があります。

Nova-II、Vega、またはUSB対応のStarLiteディスプレイのいずれかを介してパイロセンサーからStarLabソフトウェアを使用してPCでエネルギー測定値を記録する場合、ログで測定された各エネルギーパルスのタイムスタンプは、ミリ秒単位の分解能を持つPCのクロックによって提供されます。(注: マルチタスクWindows PCによって提供されるタイムスタンプは、真のリアルタイムシステムからのものではないため、特定の瞬間にコンピューターにどの程度「負荷」がかかっていたかによっては、タイムスタンプがログ内の実際のエネルギーパルス測定値とうまく同期されない場合があります。)

StarBright、Juno、またはPulsarのいずれかを介してパイロセンサーからStarLabソフトウェアを使用してPCにエネルギー測定値を記録すると、これらの各ディスプレイはオンボードクロックから正確なマイクロ秒分解能のタイムスタンプを提供します。

このタイムスタンプはエネルギー測定に同期され、データはログにまとめて書き込まれます。ログの初期ベースライン時間を設定するためだけに使用されるPCクロックではなく、StarBright、Juno、またはPulsarの正確なオンボードクロックが測定間の時間差を決定するためにここで使用されます。これは、パルスのタイミングが重要な場合にエネルギーを記録する最良の方法です。

パイロエネルギー測定とは対照的に、フォトダイオードまたはサーマルセンサーのいずれかを使用してPCでパワー測定をログに記録する場合、いずれにしても高速測定は必要ありません。

古いパイロセンサーと新しいPE-Cセンサーはほとんど同じです。違いは次のとおりです:

1. よりコンパクト
2. ユーザースレッショルド値 – 最小エネルギースレッショルド値 (それ以下ではセンサーがトリガーされない) は、ユーザーのニーズに応じて選択できます
3. より長いパルスを測定できます (モデルによって最大20ms)
4. 2つのパルス幅設定のみではなく、最大5つのパルス幅設定があります

短所:
サイズが小さい

• より高い平均パワーに耐えるためにヒートシンク (P/N 7Z08267) が必要な場合があります
• 旧モデル用に設計された既存の機械ジグに適合する必要がある場合は、PE-Cセンサー径変換用アダプター (P/N 7Z08273) が必要になる場合があります

ディスプレイとソフトウェアのサポート:
StarLite、Juno、Vega、および Nova II は、Pyro-Cシリーズを完全にサポートしています。Laserstar、Pulsar、USBI、Quasar、Nova / Orion (アダプター付)* は Pyro-Cシリーズを部分的にサポートします

• 5つのパルス幅設定のうち2つしか使用できません
• 測定可能な最低エネルギーは選択できません (ユーザースレッショルド値なし)

StarLabソフトウェアは、Pyro-Cと古いPyroシリーズの両方をサポートしています

*注: PE-Cシリーズは、追加のアダプターP/N 7Z08272 (Ophirのウェブサイト参照) を備えた Nova / Orion ディスプレイでのみ動作します

波長設定名:
センサーと通信するための独自のソフトウェアをお持ちの場合、一部のモデルでは、波長設定の名前が古いPyroと新しいPE-Cで少し異なりますが、まったく同じことを意味することに注意することが重要な場合があります

たとえば、拡散板OUTの場合、PE50BB-DIF-V2 の設定は「<.8u」(つまり、可視範囲全体をカバーする532nmのキャリブレーションポイントで表される) および「106」(つまり、1064nm) と呼ばれます。PE50BB-DIF-Cでは、これらの同じ設定は「532」(つまり、532nm、可視のキャリブレーションポイント) および「1064」と呼ばれます。

理論的には、もしビームが完全に平行で、センサーの開口部に収まっているのであれば、距離がどうであれ全く影響はありません。空気による吸収 (250nm以下のUVを除けば無視できる) を無視すれば、同じ数の光子が届くためです。それにもかかわらず、距離依存が見られる場合には、以下のような要因が考えられます。

• サーマル型パワーセンサーを使用している場合: レーザーそのものの熱を測ってしまっている可能性があります。センサーがレーザーに非常に近い場合、サーマルセンサーがレーザーの発熱を感じてしまうことがあります。ただし、レーザー光が弱く熱源が強い場合を除き、この影響は数cm以上離れると消えるはずです。
• ビームの幾何学的要因: ビームが完全な平行光でなく、拡散している可能性があります。多くの場合、ビームの低強度の外側部分は中心部分よりも大きな拡がり角を持ちます。距離が伸びると、それらの外側の光がセンサーの開口を外れてしまう場合があります。これを確認するには、ビームプロファイラーやBeamTrack PPS (パワー/位置/サイズ) センサーが必要です。
• ディフューザーを用いたパイロエレクトリックセンサーでパルスエネルギーを測っている場合: レーザーにセンサーを非常に近づけた状態から離していくと、最初の数cmで測定値が急激に低下する (通常 6% 程度) ことがあります。これは、ディフューザーとレーザーデバイス間の複数の反射が原因である可能性が高く、最も近い距離で誤って高い表示値となっている可能性があります。これは、ディフューザーとレーザー装置の間で多重反射が発生し、近距離では実際より高い値が出てしまうためだと考えられます。少なくとも5cm、ビームがあまり拡散していない場合はさらに遠くにセンサーを離す必要があります。

言うまでもなく、安定したセットアップを確実に行うことも重要です。手持ちのセンサーでは、無意識のうちに動いてしまい、距離が伸びるにつれて開口部を部分的または完全に外す可能性があります。特に不可視光ビームではそのリスクが高くなります。
