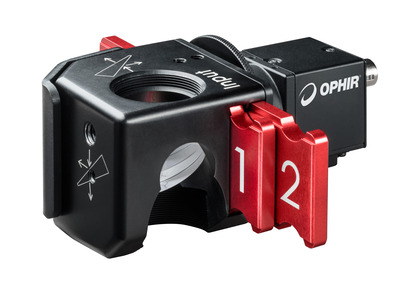

LBS-300HP-NIRは、非常に低い反射率と高いレーザーダメージスレッショルドを提供する特別に処理された材料を使用しており、すべてのビームパラメーターを維持しながら約100万倍のビーム減衰を可能にします。この極端な減衰により、ビームプロファイラーCCDに焦点を合わせた高出力レーザービームプロファイルを測定できます。

仕様上、ビームの0.0001% (1/10⁶) 未満のビームがビームプロファイラーまたはパワーメーターに向かって反射されることを定義しておりますが、このパラメーターはユニットごとに異なる場合があります。ほとんどのユニットでは、反射は0.0001%未満です。反射の中央値は0.000075% で、+/-20% (相対) 変動する可能性があります。各表面からの正確な反射は、生産における最終QC中に測定され、製品に付属されるCOCに記録されます。Ophirサポートチームからユニットの実際の反射を確認することも可能です。

LBS-300HP-NIRは、500W～最大5KWまたは最大50MW/mm² で動作するNIR (~1070 nm) レーザー用に設計されています。

他の波長も測定可能ですが、すべての試験は1050-1070nmレーザーを使用して行われたため、仕様が変更される可能性があります。

はい。LBS-300HP-NIRビームスプリッターの主な機能は、ビームプロファイリングですが、3方向のビームスプリッターを実行します:

ビームの0.0001% (1/10⁶) 未満が一方向に反射され、0.1%未満が別の方向に反射され、入射レーザービームの99.9%が透過します。

これにより、利用可能なパワー測定機器とセットアップの利便性に応じて、3つのビームのいずれかを測定できます。

表面が汚れている場合は、ウェッジ表面をエタノール、メタノール、または IPA (イソプロピル アルコール) などの化学的に純粋な溶媒ですすぎ、続いて窒素または純粋な圧縮エアーで長時間パージすることにより、ウェッジ表面を非接触で洗浄することをお勧めします。

ウェッジ表面を汚染しないように、溶媒とガスの純度と水分の欠如を確認してください。

クリーニング後も汚れが取れない場合は、レーザービームに干渉するかどうかを検討してください。染みはレーザーのCAではなく、周辺にある可能性があります。

染みがレーザーCAにある場合は、Ophirサポートに連絡して交換してください。

LBS-300HPは、通常のオフィスや実験室など、ほこりのない環境で操作および保管することをお勧めします。
ウェッジ表面のほこりやその他の揮発性粒子は、反射の変化を引き起こし、測定されたビームプロファイルに影響を与える可能性があります。
過酷な産業環境での操作には、隔離用のチャンバーが必要です。

赤色のアライメントビームとCマウントキャップを使用して、ターゲットを直接入力ポートの中央に向けてください。

LBS-300HPアセンブリーに取り付けられたUVFSウェッジとの接触は、損傷や反射の変化を引き起こし、ビームプロファイルの歪みを引き起こす可能性があります。したがって、手、紙、布のいずれもガラス面に少しでも触れないようにすることをお勧めします。

LBS-300HPの操作と保管は、通常のオフィスや実験室のような揮発性粒子のない状態で行ってください。過酷な産業環境での運用には、隔離が必要です。

ビームブロッカーは、取り扱いおよび輸送中に1つのウェッジ表面を保護するように設計されています。低出力レーザー操作の場合は、取り付けたままにすることができます。ただし、高出力のレーザー照射の場合、散乱光がビームプロファイル測定に干渉し、オフセットを引き起こす可能性があります。このようなオフセットの場合は、ビーム ブロッカーを取り外すことをお勧めします。

除去後、入射ビームパワーの0.1%未満の追加のレーザー出力が反射されます。そのビームは、ビーム プロファイラーに加えて、Ophirパワーメーターを介してレーザーパワーの同時測定に使用できます。

通常、LBS-300HPの継続使用は温度上昇のみに制限されるため、温度が穏やかな場合は制限がありません。

テストによると、2kWのレーザー照射で10分間後、温度は16 ºC上昇し、4kWのレーザー照射後は23.4 ºC上昇しました。

NDフィルターのサーマルレンズ効果を引き起こさないようにするために、LBS-300HPアセンブリーを過熱することはお勧めしません。

このような大幅な減衰により、ウェッジから散乱された光の一部が正しいビームプロファイル測定を妨害し、オフセットを引き起こす可能性があります。したがって、セットアップが許す場合は、LBS-300HPとビームプロファイラーの間で、CCDをウェッジから50、75、または 100mm離すことをお勧めします。

定期的なレーザー安全対策を適用する必要があります。主な入射ビームは、約6°屈折してLBS-300HPを出射することに注意してください。ビームダンプまたはパワーメーターによって、送信されたビームを安全に封じ込めるための対策を講じる必要があります。

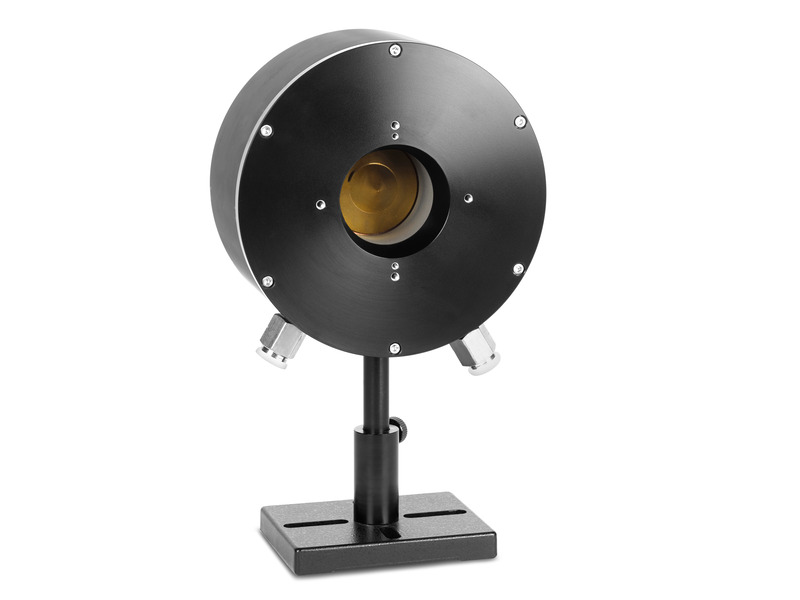

通常、任意のビームダンプを使用できます。1070nmで吸光度の高いOphirビームダンプを使用し、LBS-300HPから少なくとも10cm離して配置し、散乱光がビームプロファイラーCCDに到達しないようにすることをお勧めします。

ビームスプリッターは、CWレーザーとパルスレーザーの両方に対応しています。1064nmパルスレーザーの許容エネルギー密度は、15MW/mm² 相当を超えてはいけません。
